直讀光譜儀在金屬材料分析中扮演著重要角色，但在日常使用中，分析結果不穩定的情況時有發生。遇到此類問題時，可以按照一定順序逐步排查，找出原因并采取相應措施。
激發點的狀態是判斷分析是否正常的直觀依據。每次激發完成后，操作人員應觀察樣品表面的激發點形貌。一個正常的激發點通常呈現為規則、平整的圓形灼燒區域，周圍沒有明顯的飛濺物或異常突起。如果激發點形狀不規則、面積偏小或顏色異常，說明激發過程可能存在問題，此時測得的數據往往不可靠，需要重新處理樣品表面后再進行分析。

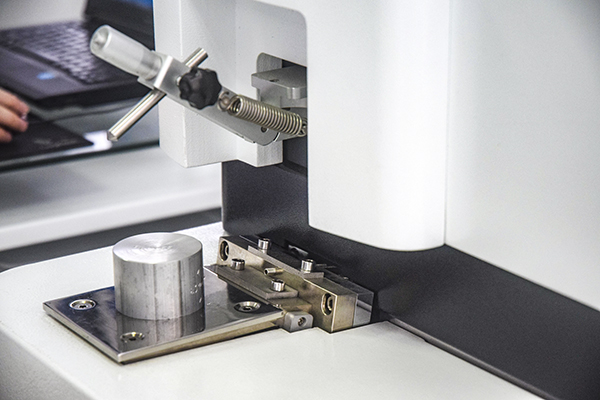

直讀光譜儀的檢測
分析表面的平整度和激發聲音也是需要注意的線索。樣品表面應當打磨平整，去除氧化皮、油污和銹跡，確保樣品與激發臺之間接觸良好。如果樣品表面存在凹凸不平或未完全覆蓋激發孔，會導致漏氣或激發能量分散，影響分析結果。同時，在激發過程中仔細傾聽設備發出的聲音。正常的激發聲音均勻而穩定，如果聽到斷斷續續或尖銳刺耳的聲音，通常提示氬氣供應不足或樣品與電極之間狀態異常。
氬氣質量對分析穩定性有直接影響。氬氣中的氧氣、水分等雜質會干擾激發等離子體的形成，導致光譜強度波動。對于配有氬氣凈化器的設備，需要定期檢查凈化器是否已經失效。失效的凈化器非但不能去除雜質，反而可能釋放已被吸附的污染物。此時可以將凈化器再生處理，或在氣路上暫時短接凈化器直接使用氣瓶氬氣進行測試，對比分析結果是否改善。未使用凈化器的用戶，遇到不穩定情況時可更換一瓶新的高純氬氣，排除氣源問題。

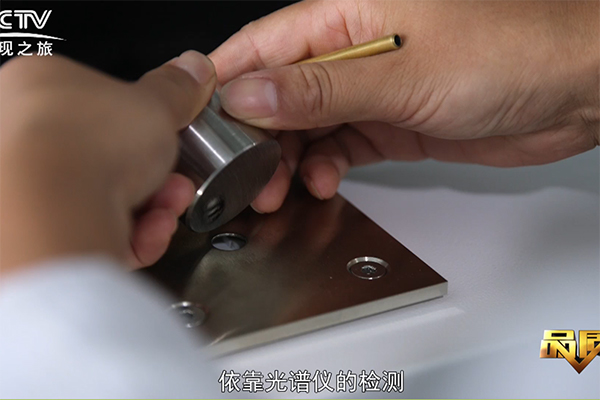

直讀光譜儀檢測注意
電極與樣品之間的距離需要保持在合適范圍。通常這一距離為3毫米左右，可以使用專用量規進行測量。如果距離過遠，激發能量不足以充分蒸發樣品；距離過近，則可能導致電極與樣品之間放電異常，甚至損壞電極。發現距離偏差時，應及時調整電極位置。
激發臺的清潔程度也不容忽視。長期使用后，激發臺內部會積累金屬粉塵和氧化物殘留，這些污染物可能在激發過程中被引入放電區域，干擾光譜信號的采集。定期清理激發臺，使用吸塵器或專用工具清除粉塵，并用無水乙醇擦拭絕緣部件，可以有效減少污染帶來的分析誤差。通過系統性地排查以上環節，大多數分析結果不穩定的問題都可以得到改善。
